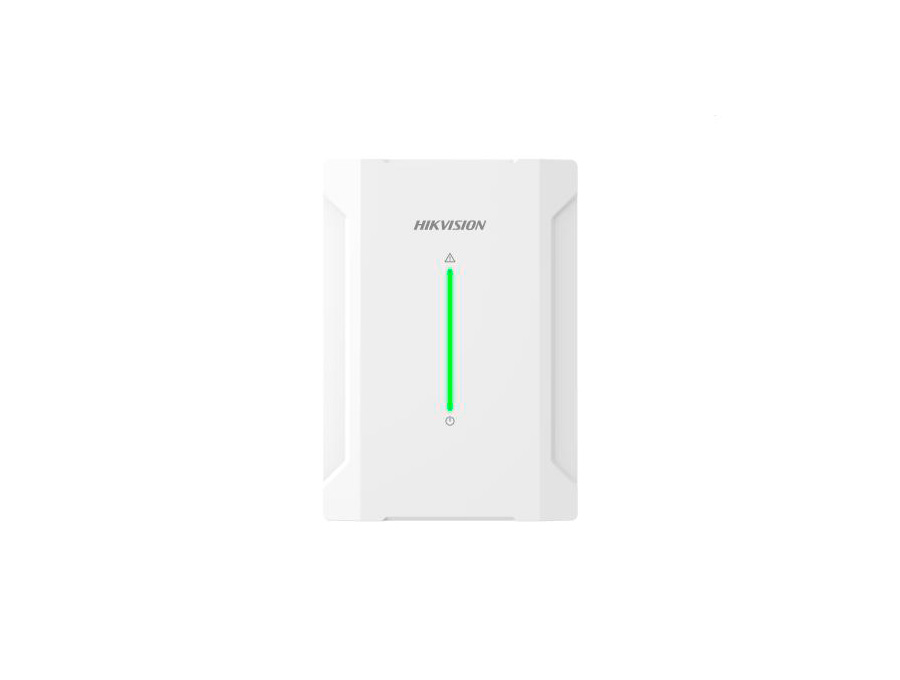

8 входов зон используются для подключения проводных датчиков охранной сигнализации
4 зоны можно настроить как PGM-выходы для управления внешними устройствами
Выход питания AUX предназначен для подключения и питания проводных детекторов
Встроенный удлинитель шины увеличивает дальность подключения оборудования
Совместимость с широким спектром проводных датчиков сторонних производителей
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |
| Тип устройства : | 8-зонный шинный расширитель |
| Максимальное количество зон : | 8 |
| Зоны на плате : | 8 |
| ВЫХОДЫ | |
| Максимальное количество выходов : | 4 |
| PGM-выходы на плате : | 4, программируемые зоны Z5–Z8 |
| ШИНА И ПОДКЛЮЧЕНИЕ | |
| Удлинитель шины : | Поддерживается |
| Технология шины : | RS-485, полудуплексный режим |
| Кабель шины : | 4-жильный сигнальный кабель Минимум 2 × 0.5 мм² + 2 × 0.22 мм² |
| ПИТАНИЕ | |
| Входное напряжение : | Номинально DC 12 В Диапазон: DC 9–16 В Питание от шины |
| Ток покоя : | 80 мА @ DC 12 В |
| Максимальный ток : | 150 мА @ DC 12 В |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | |
| Выход AUX : | Номинально DC 12 В Диапазон: DC 9–16 В Выходной ток: 500 мА |
| Защита AUX : | PPTC 500 мА |
| PGM-ВЫХОДЫ | |
| Напряжение PGM-выхода : | 0 В DC при коммутации, NPN-выход |
| Максимальный ток PGM : | 200 мА на каждый выход |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Рабочая температура : | -10…+50 °C, только для использования внутри помещений |
| Температура хранения : | -20…+60 °C |
| Относительная влажность : | 10–90%, без конденсации |
